Dimensionamento e domínios ELU de seções retangulares à flexão simples

Tipos de solicitações, linha neutra, domínios de estado-limite último de uma seção transversal, conceitos sobre dimensionamento à flexão simples, "calculadora" e construção dinâmica de diagrama de domínios - Publicado em Maio/2020

• Conceitos
• D1
• D2
• D3
• D4
• D4-a
• D5
• Calculadora

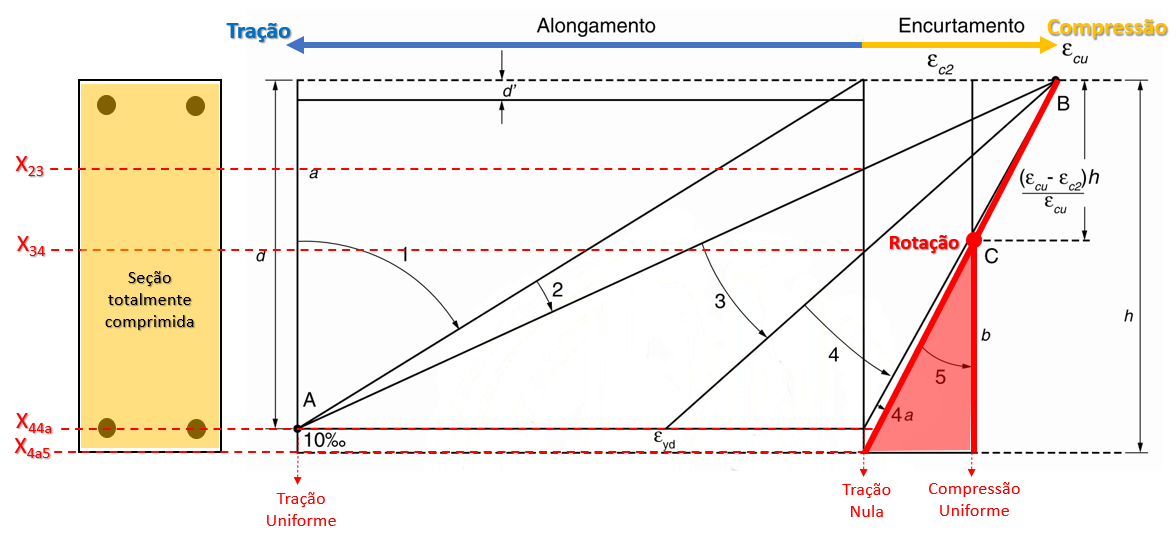

Domínio 5 e reta b

• NBR 6118: Ruptura convencional por encurtamento-limite do concreto, compressão não uniforme, sem tração (reta b: compressão uniforme);
• Intervalo da linha neutra: h < x < +∞ (linha neutra fora da seção transversal);
• Deformações: ε_c2 < compressão < ε_cu e tração = 0 (toda a seção está comprimida);
• Termina na reta vertical (reta b), todo o elemento comprimido com uma compressão uniforme;
• A seção está inteiramente comprimida (dimensionamentos a flexo-compressão como em pilares);
• Rotação em torno do ponto C (deformação específica de encurtamento do concreto no início do patamar plástico [2‰ até C50]);
