Dimensionamento e domínios ELU de seções retangulares à flexão simples

Tipos de solicitações, linha neutra, domínios de estado-limite último de uma seção transversal, conceitos sobre dimensionamento à flexão simples, "calculadora" e construção dinâmica de diagrama de domínios - Publicado em Maio/2020

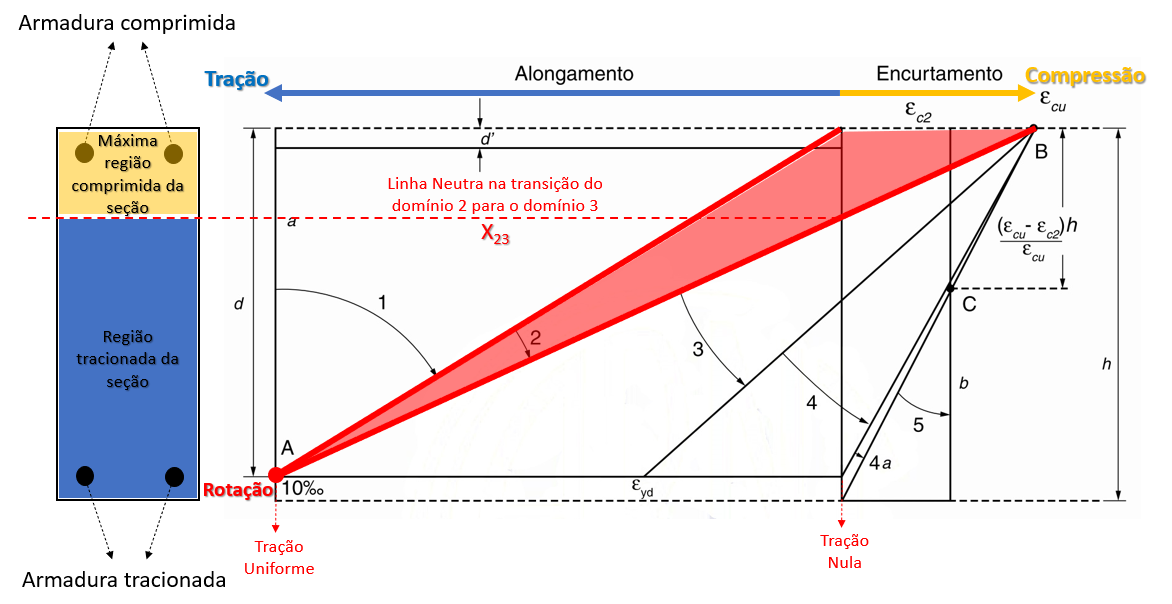

Domínio 2
  • NBR 6118: ruptura convencional por deformação plástica excessiva, flexão simples ou composta sem ruptura à compressão do concreto (εc < εcu e com o máximo alongamento permitido).
  • Rotação em torno da deformação máxima do aço (10 ‰);
  • Intervalo da linha neutra: 0 < x < X23 = 0,259 . d (até C50);
    Morsch modelo
  • Deformações: 0 < compressão < 3,5‰ (até C50) e tração = 10‰ ;
  • Começa com deformação nula na borda superior e termina com deformação 3,5‰ (até C50);

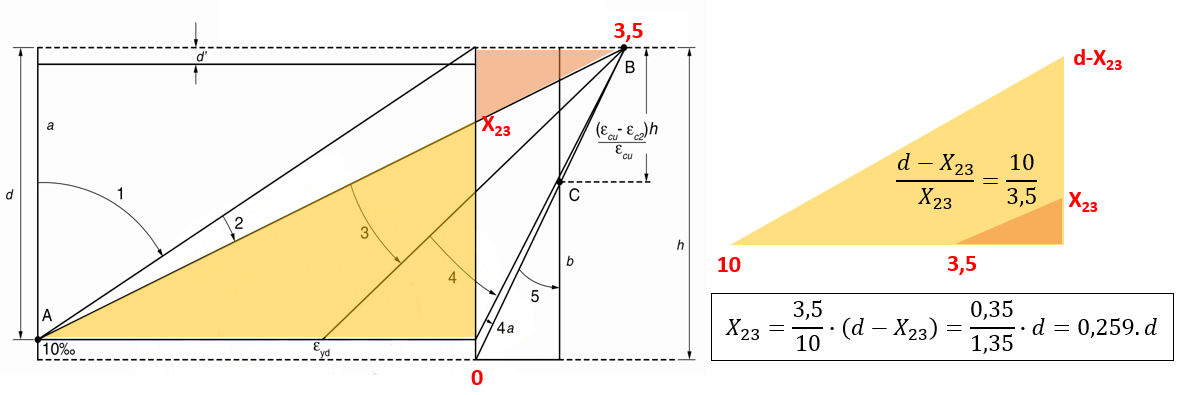

  • Em X23 temos uma situação bastante interessante do ponto vista de deformação na ruptura (dimensionamento equilibrado), em que se aproveita o máximo possível da resistência do concreto (3,5‰ – até C50) e do aço (10‰);
Morsch modelo
DOMÍNIO 2
Observação: ver curvas abaixo com abordagem sobre εc2|εcu e detalhamento em "Diagrama tensão-deformação parábola-retângulo".
Tensão x Deformação
Deformação plástica excessiva da armadura: 10‰ (deformação máxima do aço que ainda podemos garantir a aderência concreto-aço);
Esmagamento do concreto: εc2=2‰ e εcu=3,5‰ para concreto até C50, para resistências maiores diminui gradualmente como mostrado nas curvas acima.
