Dimensionamento e domínios ELU de seções retangulares à flexão simples

Tipos de solicitações, linha neutra, domínios de estado-limite último de uma seção transversal, conceitos sobre dimensionamento à flexão simples, "calculadora" e construção dinâmica de diagrama de domínios - Publicado em Maio/2020

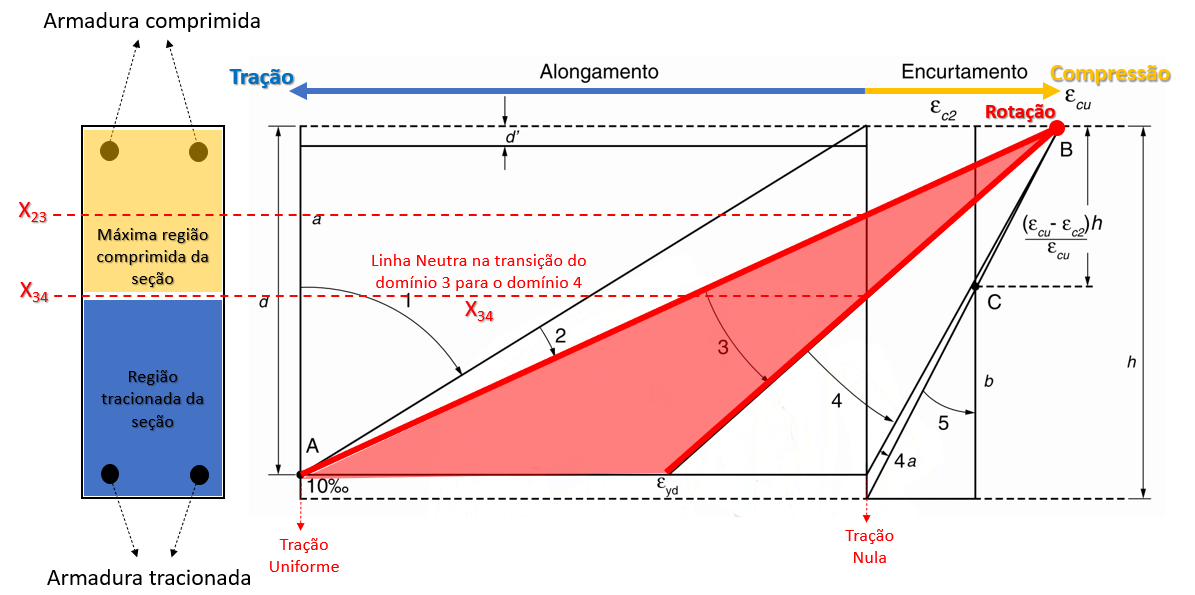

Domínio 3
  • NBR 6118: ruptura convencional por encurtamento-limite do concreto, flexão simples (seção subarmada) ou composta com ruptura à compressão do concreto e com escoamento do aço (εs ≥ εyd);
  • Rotação em torno do esmagamento do concreto (3,5‰ para C50);
  • Deformações: compressão=3,5‰ (até C50); 10‰ > tração > escoamento de cálculo do aço εyd;

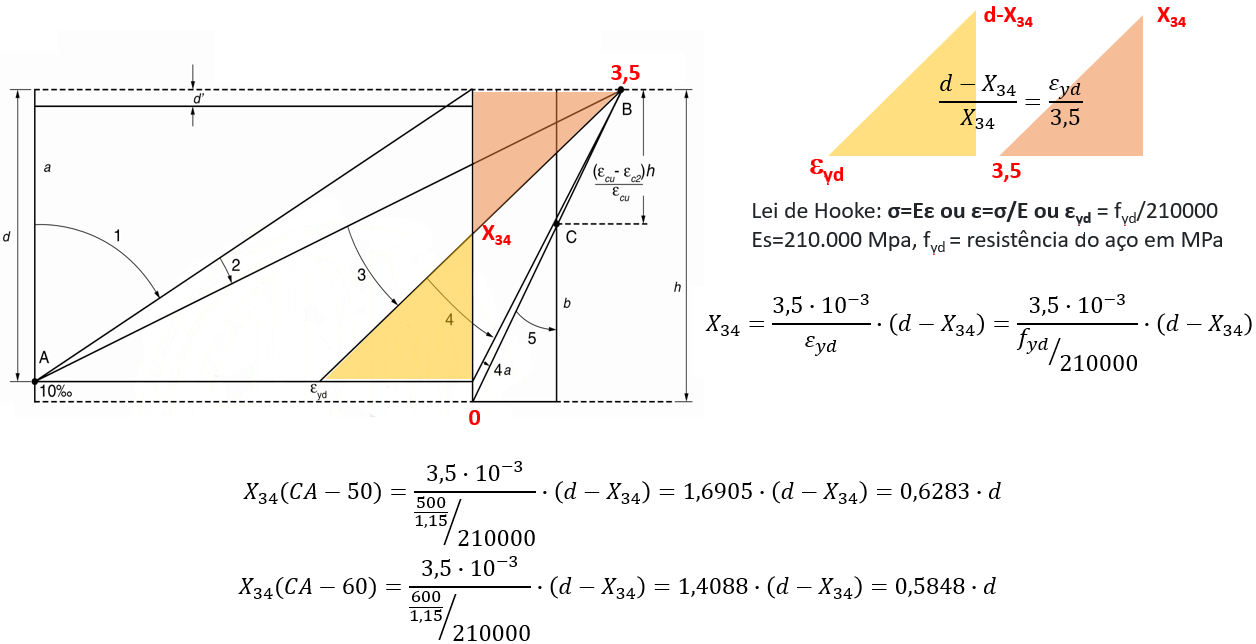

  • Intervalo da linha neutra: 0,259.d (até C50) < X < X34 = 0, 6283.d(até C50, CA-50) ou 0,5848.d(até C50, CA-60);

    • d3
Dominio 3
DOMÍNIO 3
Observação: ver curvas abaixo com abordagem sobre εc2|εcu e detalhamento em "Diagrama tensão-deformação parábola-retângulo".

Tensão x Deformação
Deformação plástica excessiva da armadura: 10‰ (deformação máxima do aço que ainda podemos garantir a aderência concreto-aço);
Esmagamento do concreto: εc2=2‰ e εcu=3,5‰ para concreto até C50, para resistências maiores diminui gradualmente como mostrado nas curvas acima.
