Dimensionamento e domínios ELU de seções retangulares à flexão simples

Tipos de solicitações, linha neutra, domínios de estado-limite último de uma seção transversal, conceitos sobre dimensionamento à flexão simples, "calculadora" e construção dinâmica de diagrama de domínios - Publicado em Maio/2020

• Conceitos
• D1
• D2
• D3
• D4
• D4-a
• D5
• Calculadora

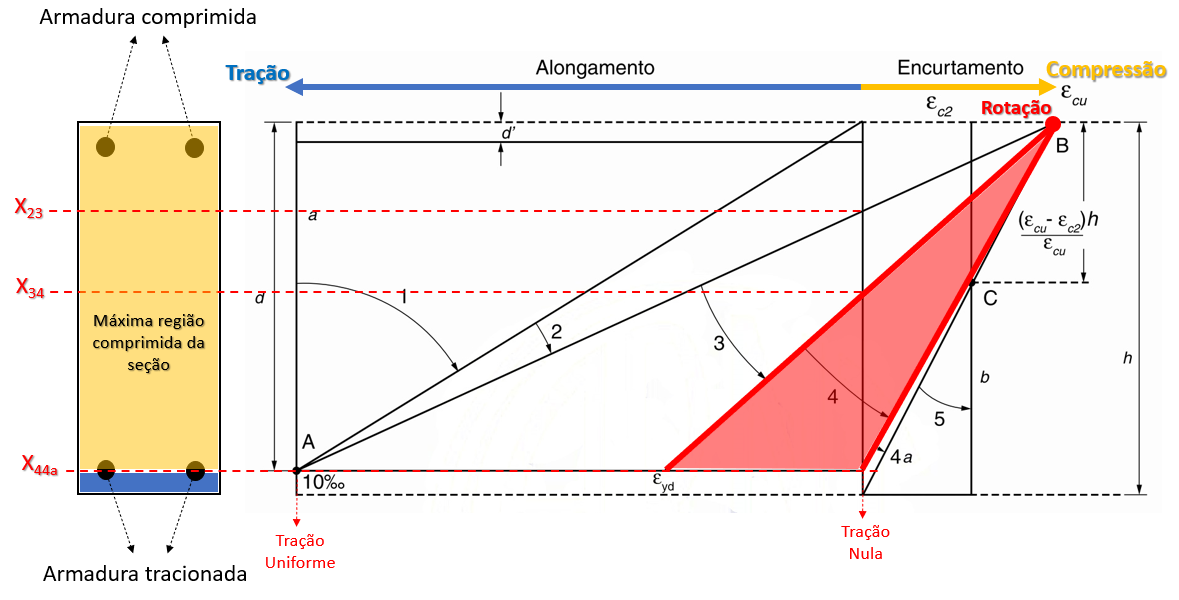

Domínio 4

• NBR 6118: Ruptura convencional por encurtamento-limite do concreto, flexão simples (seção superarmada) ou composta com ruptura à compressão do concreto e aço tracionado sem escoamento (ε_s < ε_yd);
• Intervalo da linha neutra: 0, 6283.d(até C50 e CA-50) ou 0,5848.d(até C50 e CA-60) < x < d;
• Deformações: compressão = 3,5‰(até C50) e e_yd(escoamento de cálculo do aço) < tração < 0;
• Rotação em torno do esmagamento do concreto (3,5‰ até C50);
• No domínio "4" a armadura não escoou, o que não é desejável do ponto de vista estrutural para vigas e lajes, portando a norma estabelece critérios impedindo que estes elementos sejam dimensionados no domínio 4 (associado com uma ruptura frágil), garantindo a ductibilidade da seção transversal(x ≤ 0,45.d [fck até 50Mpa] e x ≤ 0,35.d [50Mpa < fck ≤ 90Mpa]);
