Flexo Compressão Normal

Conceitos e calculadora referentes à flexo-compressão normal - Publicado em janeiro/2021.

• Conceitos
• Calculadora

Solicitações Normais

As solicitações normais podem ser simples, quando só temos o momento fletor (flexão simples), ou compostas, quando temos simultaneamente o momento fletor e um esforço normal, que pode ser de tração (flexo-tração) ou compressão (flexo-compressão).

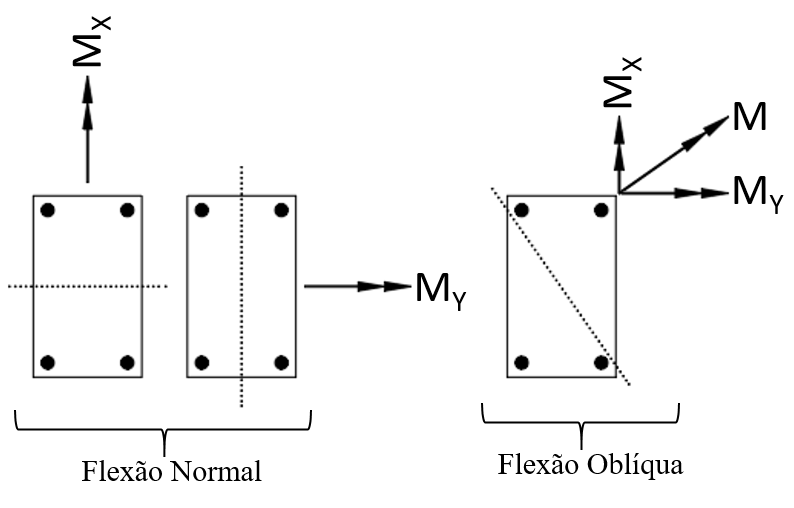

O plano de flexão pode conter um eixo de simetria com a seção do concreto (flexão normal) ou não (flexão oblíqua).

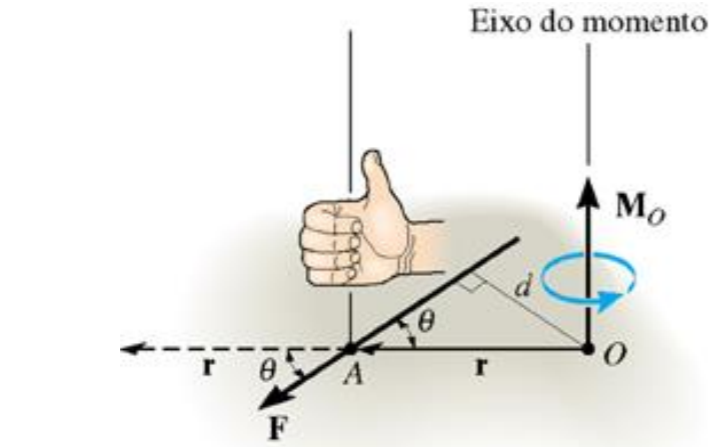

A convenção adotada na figura acima para M_x e M_y é conforme regra da mão direita, onde a curva natural dos dedos da mão direita, quando eles são dobrados em direção à palma, representa a tendência da rotação causada pelo momento, e o polegar da mão direita dará o sentido direcional do momento.

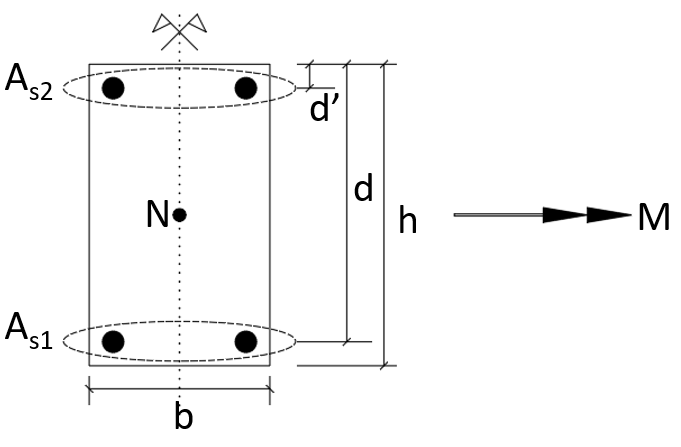

Em relação à geometria da peça a convenção adotada será como mostrado a seguir:

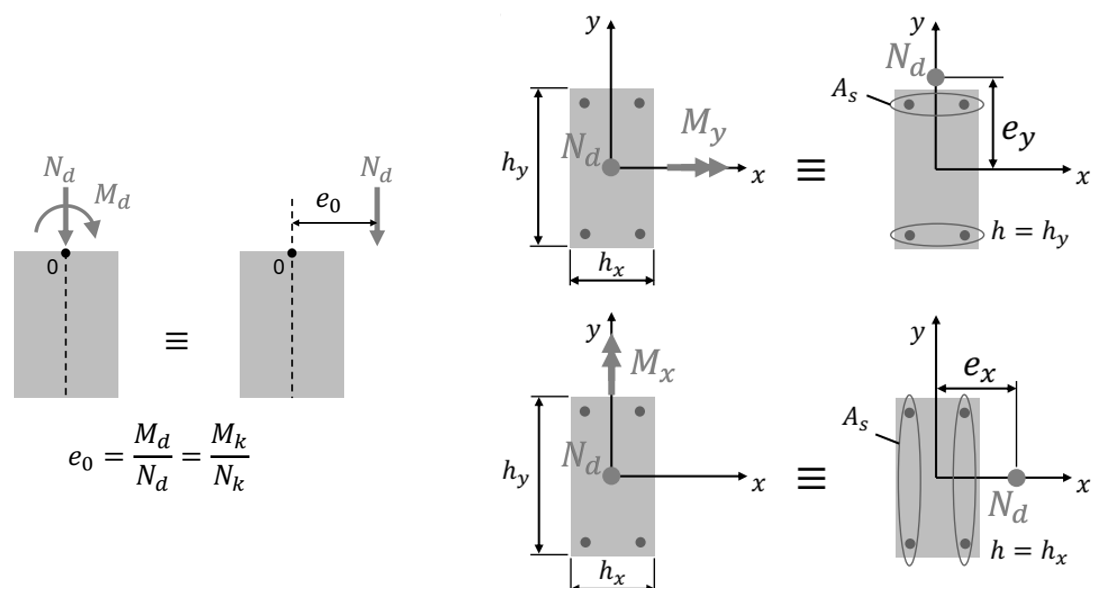

Existem duas abordagens possíveis e que são estaticamente equivalentes, que são trabalhar com o esforço normal + momento fletor ou com o esforço normal + excentricidades, como ilustrado a seguir:

Aqui será utilizada a abordagem com o esforço normal e as excentricidades.

Finalmente vale ressaltar que existem diversas metodologias para dimensionamento à flexo-compressão normal, sendo algumas delas relacionadas a seguir:

• Resolução utilizando ábacos, como os de "Venturini e Rodrigues" (1987) e de "Ribeiro" (2011) (armaduras simétricas);
• Método de pequena excentricidade e grande excentricidade (Fusco (1981), arranjo assimétrico de armaduras);
• Método das zonas de solicitação (Silva Jr. (1971) e Santos (1983), arranjos simétricos e assimétricos);
• Método iterativo (iterações variando a posição da linha neutra e utilizando as equações de equilíbrio, armaduras simétricas);
• Método do Equilíbrio direto (Américo (2014), da UFRGS, armaduras simétricas e assimétricas);

Na aba calculadora é apresentado detalhadamente uma metodologia iterativa para armadura simétricas de forma detalhada.
