Dimensionamento e domínios ELU de seções retangulares à flexão simples

Tipos de solicitações, linha neutra, domínios de estado-limite último de uma seção transversal, conceitos sobre dimensionamento à flexão simples, "calculadora" e construção dinâmica de diagrama de domínios - Publicado em Maio/2020

• Conceitos
• D1
• D2
• D3
• D4
• D4-a
• D5
• Calculadora

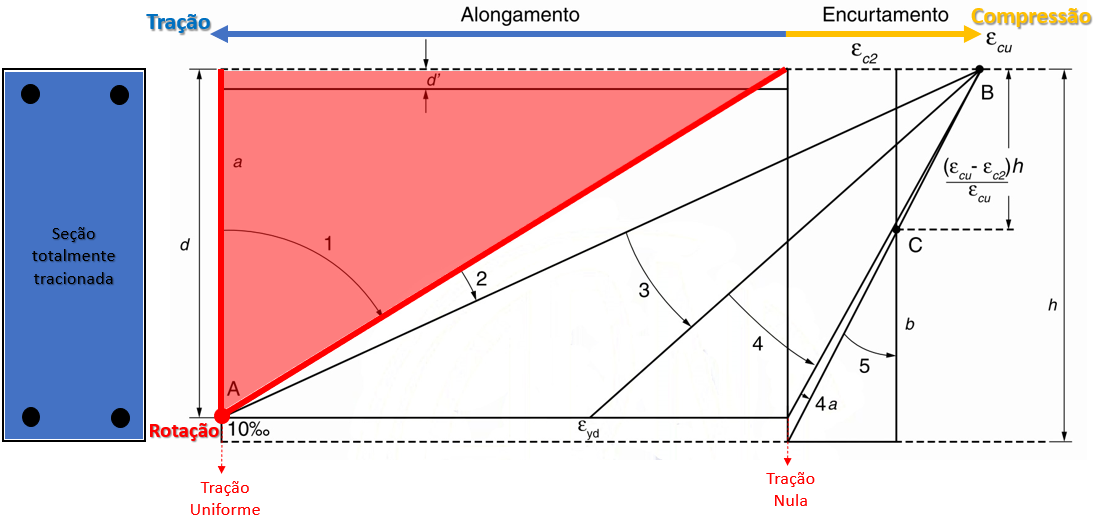

Domínio 1 e reta a

• NBR 6118: ruptura convencional por deformação plástica excessiva, tração não uniforme, sem compressão (reta a: tração uniforme)
• Intervalo da linha neutra: -∞ < x < 0 (linha neutra fora da seção transversal);
• Deformações: compressão = 0 e 10‰ < tração < 0 (toda a seção está tracionada);
• Domínio dos tirantes ou elementos tracionados (ex.: pilares de pavilhões industriais, onde a força do vento pode causar grandes forças de sustentação, fazendo com que os pilares fiquem tracionados);
• Inicia pela reta vertical (reta a) com todo o elemento tracionado com uma tração uniforme;
• Termina quando a borda superior apresenta deformações nulas;
