ELU, ELS, Ações

Estados limites de utilização e serviço (ELU e ELS), coeficientes ponderadores de resistência e ações, combinações de ações no ELU e no ELS, fator de redução de cargas acidentais em edifícios - Publicado em Maio/2020

• ELU/ELS
• γ_c / γ_s
• γ_f
• Ações ELU
• Ações ELS
• Redução SA

Coeficiente ponderador de ações

γ_f = γ_f1 . γ_f2 . γ_f3

1. γ_f1: considera a variabilidade das ações;
2. γ_f2: considera a simultaneidade de atuação das ações;
3. γ_f3: considera os desvios gerados nas construções e as aproximações feitas em projeto do ponto de vista das solicitações.

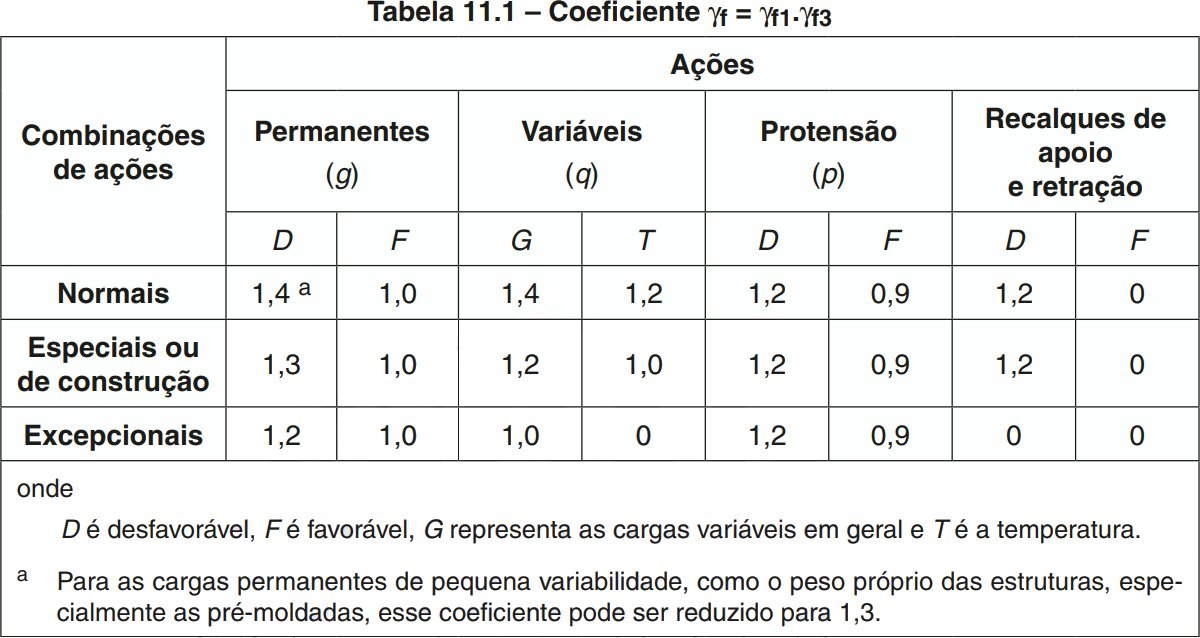

As solicitações ou ações de projeto ou cálculo serão então F_d = γ_f . F_k . A tabela 11.1 da ABNT 6118 apresenta os valores do coeficiente de ponderação γ_f = γ_f1 . γ_f3.

Existem ações que podem ser favoráveis, sendo um exemplo típico a ação do vento em galpões exercendo uma força em sentido contrário ao peso da estrutura de cobertura.

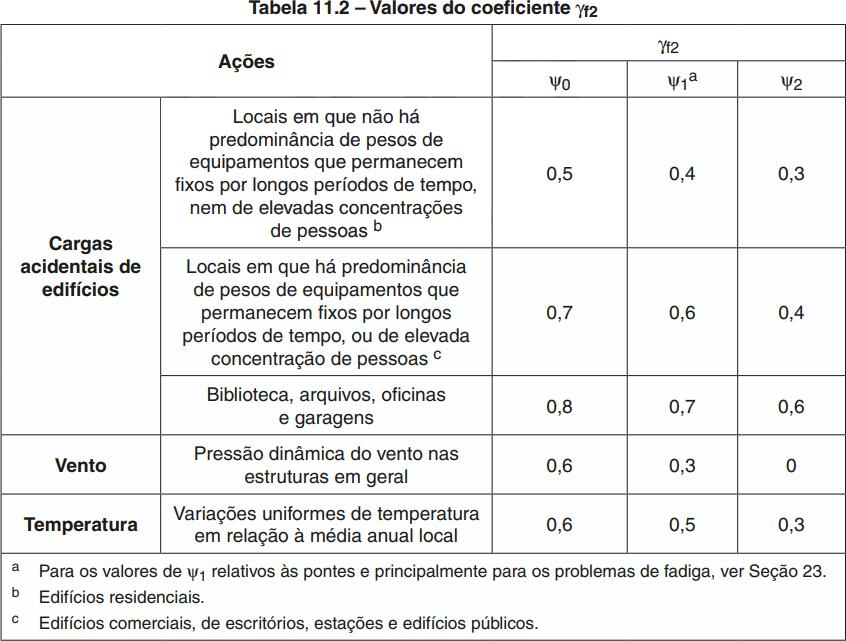

A tabela 11.2 apresenta os valores dos coeficientes de ponderação γ_f2, sendo:

1. ψ₀ - fator de redução de combinação para ELU;
2. ψ₁ - fator de redução de combinação frequente para ELS;
3. ψ₂ - fator de redução de combinação quase permanente para ELS.

Vale ressaltar que as normas para detalhamento das ações características são:

1. NBR 6120: cargas para cálculo de estruturas de edificações;
2. NBR 6123: forças devidas ao vento em edificações.

E os tipos de ações são:

1. Permanentes (G): oriundas do peso próprio da estrutura e de todos os elementos construtivos permanentemente fixos na estrutura, equipamentos fixos;
2. Variáveis (Q): decorrentes do uso, sobrecarga, ação do vento, variação da temperatura;
3. Excepcionais (E): decorrentes de eventos excepcionais como incêndio, explosão, choque de veículo, sismo etc.
