Dimensionamento e domínios ELU de seções retangulares à flexão simples

Tipos de solicitações, linha neutra, domínios de estado-limite último de uma seção transversal, conceitos sobre dimensionamento à flexão simples, "calculadora" e construção dinâmica de diagrama de domínios - Publicado em Maio/2020

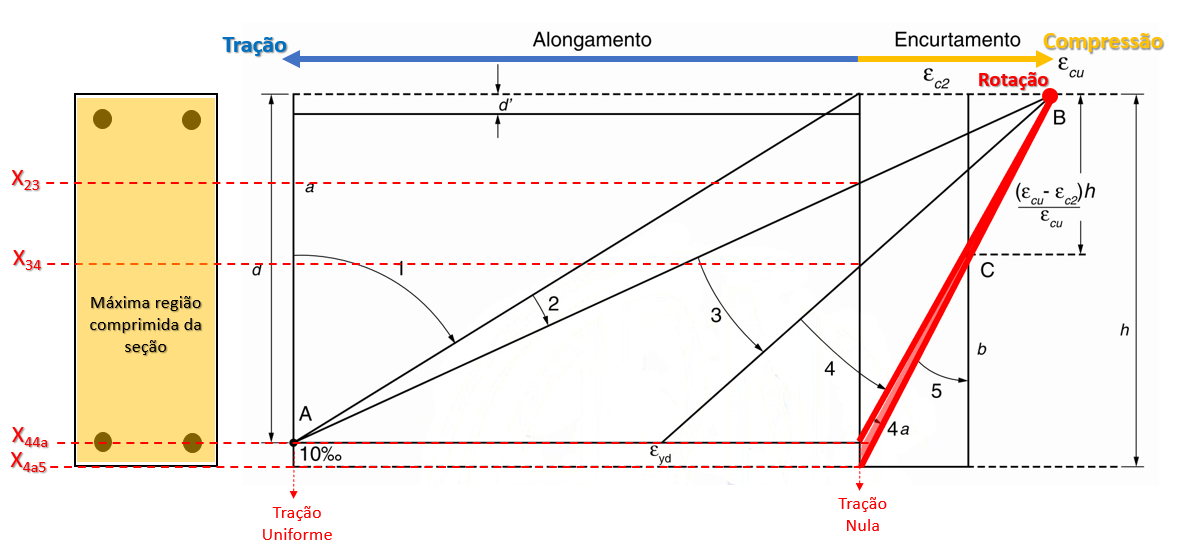

Domínio 4-a
  • NBR 6118: Ruptura convencional por encurtamento-limite do concreto, flexão composta com armaduras comprimidas;
  • Intervalo da linha neutra: d < x < h;
  • Deformações: compressão = 3,5‰ (até C50);
  • Rotação em torno do esmagamento do concreto (3,5‰ para C50);
  • Começa com a deformação na armadura de tração nula e termina com a deformação na face inferior nula;
Domínio 4-a
DOMÍNIO 4-a
Observação: ver curvas abaixo com abordagem sobre εc2|εcu e detalhamento em "Diagrama tensão-deformação parábola-retângulo".

Tensão x Deformação
Deformação plástica excessiva da armadura: 10‰ (deformação máxima do aço que ainda podemos garantir a aderência concreto-aço);
Esmagamento do concreto: εc2=2‰ e εcu=3,5‰ para concreto até C50, para resistências maiores diminui gradualmente como mostrado nas curvas acima.
