Ações de projeto para o estado limite de serviço

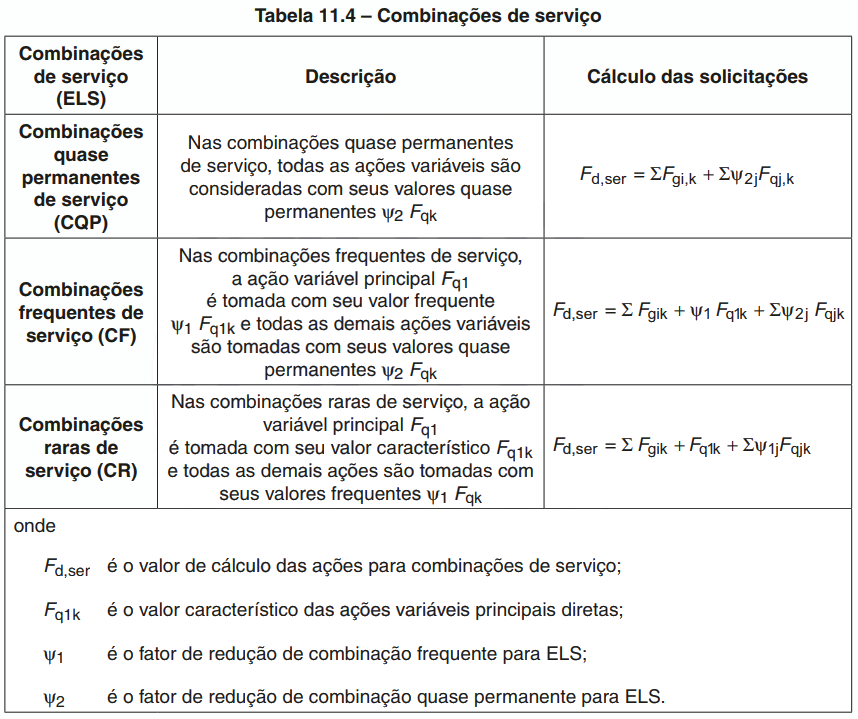

Para o estado limite de serviço as combinações são conforme tabela 11.4 da ABNT 6118:

ELU

Vamos compor algumas hipóteses de acordo com as equações acima:

Hipótese 1: CQP (Combinações quase permanentes de serviço)

  • Ações permanentes: peso próprio da estrutura em CA (PP) e alvenaria (revestimentos e paredes – RP)
    PP + RP
  • Ação quase permanente: sobrecarga (SA)
    0,3(tab. 11.2, edifícios residenciais) . SA
  • Fd,ser = PP + RP + 0,3.SA

Hipótese 2: CF (Combinações frequentes de serviço) com vento como ação variável principal

  • Ações permanentes: peso próprio da estrutura em CA (PP) e alvenaria (revestimentos e paredes – RP)
    PP + RP
  • Ação variável principal: vento nas quatro direções (+VX, -VX, +VY, -VY)
    0,3(tab. 11.2, pressão do vento) . (+VX, -VX, +VY, -VY)
  • Demais ações variáveis: sobrecarga (SA)
    0,3(tab. 11.2, edifícios residenciais) . SA
    1. Fd,ser = PP + RP + 0,3.VX + 0,3.SA
    2. Fd,ser = PP + RP - 0,3.VX + 0,3.SA
    3. Fd,ser = PP + RP + 0,3.VY + 0,3.SA
    4. Fd,ser = PP + RP - 0,3.VY + 0,3.SA

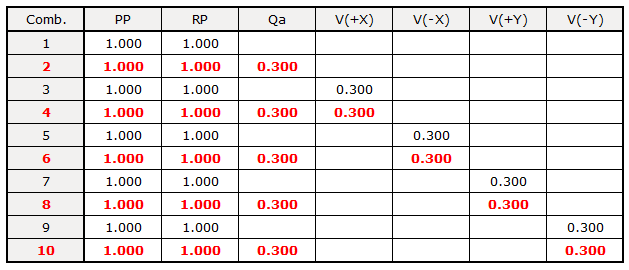

E assim podem-se deduzir as diversas combinações possíveis. Verificando a documentação do Cype, as combinações calculadas são conforme tabela a seguir (observar em vermelho as combinações deduzidas nas hipóteses 1 e 2).

ELU

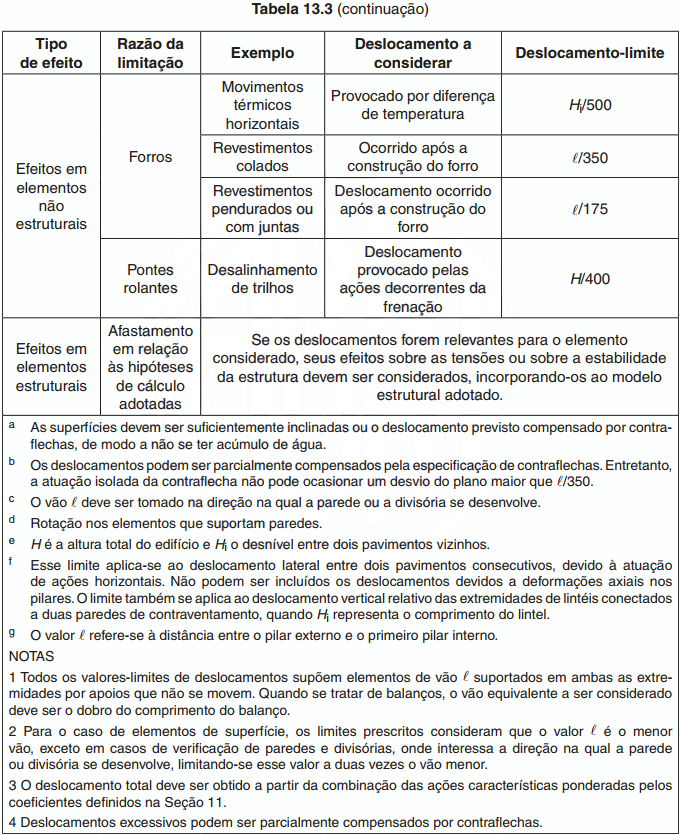

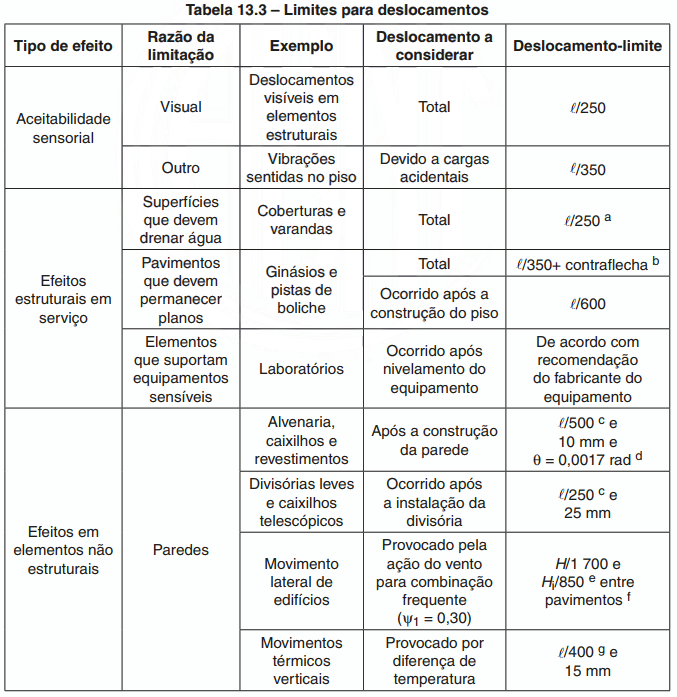

E a partir da hipótese de dimensionamento adotada verificamos os limites para deslocamentos, tabela 13.3 da ABNT 6118:

ELU
ELU
