Concreto Armado

Definições, um pouco de história, e conceitos fundamentais para o desenvolvimento do tema (fck, módulo de elasticidade, coeficiente de poison, efeito Rüsh, diagrama tensão deformação e fluência) - Publicado em Abril/2020


Aço para concreto armado

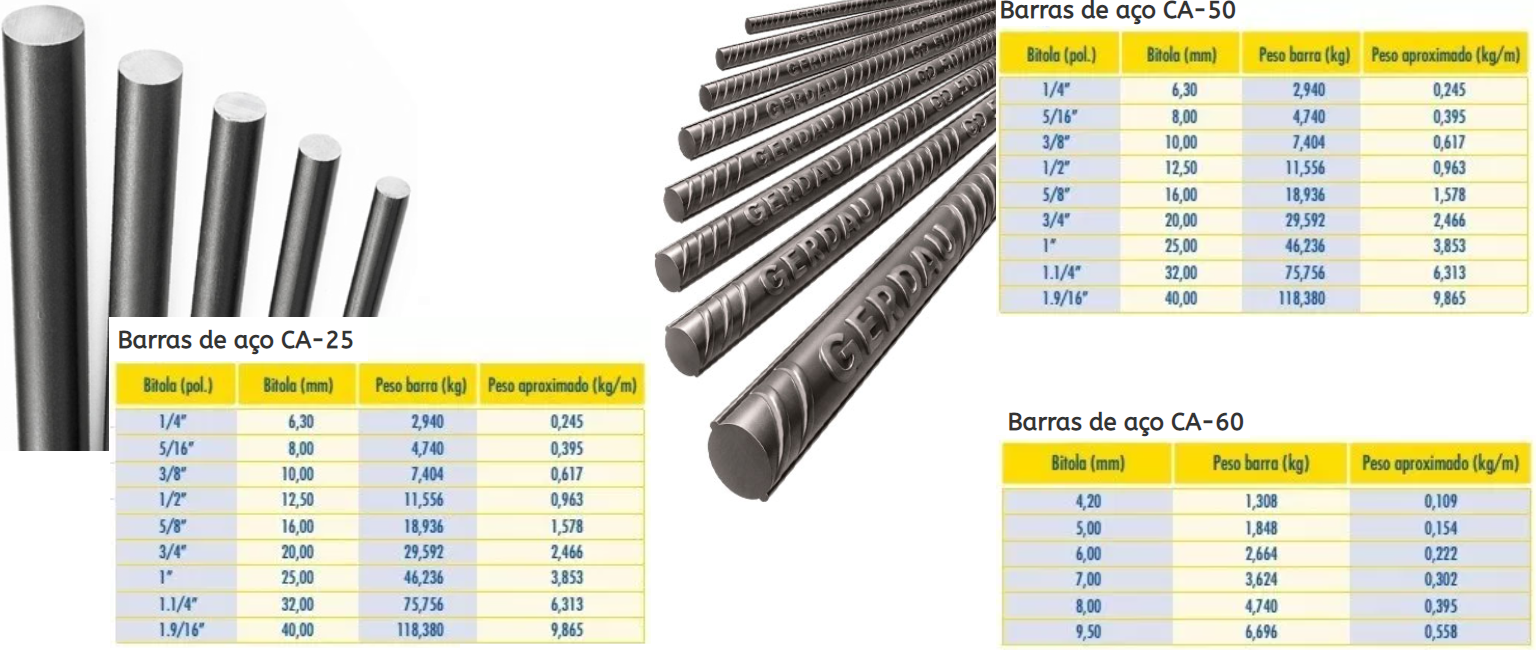

Nomenclatura utilizada: CA-XX, sendo "XX" a resistência à tração em kgf/mm2:

  1. CA-25: muito pouco utilizado, com barras lisas e bitolas maiores que 5 mm;
  2. CA-50: com barras nervuradas e bitolas maiores que 5mm;
  3. CA-60: com barras nervuradas e bitolas menores que 10mm.


aços

A máxima deformação do aço no concreto armado é de 10‰ ou 1%, observando que o aço como material isolado resiste à deformações maiores, porém é necessário garantir que aço e concreto trabalhem conjuntamente, e este patamar garante a aderência entre os dois materiais.

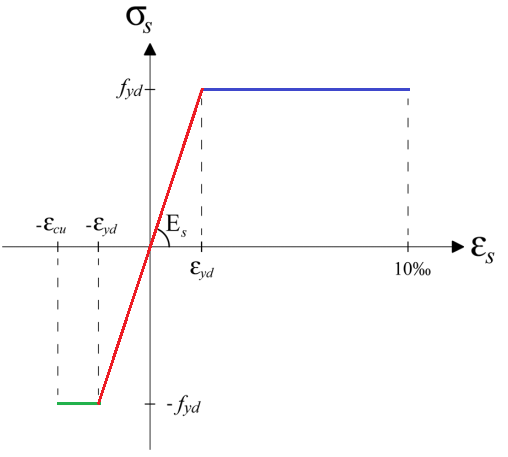

Analogamente ao fck (Feature Compression Know), para o aço temos o fyk (o "y" se refere ao escoamento do aço - yield) como valor característico e o fyd como valor de projeto, e o diagrama tensão-deformação simplificado é conforme abaixo:

aços

Considerações:

  1. Após o escoamento do aço (em azul), temos o trecho denominado plástico perfeito;
  2. O trecho elástico, em vermelho, atende a lei de Hooke (σ=Eε), sendo Es o módulo de elasticidade do aço (Es=210 GPa = 21.000 kN/m2);
  3. εyd=fyd/σyd (Lei de Hooke);
  4. A deformação máxima do aço sem comprometer a aderência concreto-aço (tração) é 10‰=1%;
  5. A compressão é limitada pelo esmagamento do concreto εcu=3,5‰=0,35%.
